Підготовка поверхні: етап, який визначає якість скану
Оператори-початківці зазвичай вважають, що якість 3D-скану залежить від класу пристрою. Насправді левова частка провальних сесій пояснюється не технікою, а станом поверхні деталі. Оптичні системи будують геометрію за тим, як світло повертається від об’єкта, тож будь-яке відхилення від рівномірного розсіювання одразу псує вихідні дані. Дорогий пристрій на непідготовленій блискучій деталі дасть гірший результат, ніж бюджетний на правильно заматованій.
Три сценарії, коли дані розсипаються
Перший — дзеркальні й поліровані поверхні. Хромована фурнітура, шліфований метал, глянцевий лак відбивають світловий патерн у вузькому напрямку. Камера отримує засвічену пляму замість малюнка, і алгоритм не має чого рахувати. У хмарі точок з’являються провали або химерні наростання там, де відблиск перемістився між кадрами.
Другий — глибокі чорні матеріали. Гума, вуглепластик, чорний ABS, покриття типу soft-touch поглинають більшість падаючого світла. Сигнал повертається настільки слабким, що система або не бачить поверхню зовсім, або тлумачить шум як геометрію. Характерна ознака — рвана, зашумлена сітка, яка змінюється від проходу до проходу.
Третій і найважчий — прозорі та напівпрозорі деталі. Скло, оргскло, прозорі пластики пропускають промінь усередину, він заломлюється, частково відбивається від задньої стінки й повертається із затримкою. Сканер чесно фіксує те, що бачить, і будує поверхню всередині об’єкта. Виправити це постобробкою неможливо: вихідні дані просто описують не ту геометрію.
Чому побутові замінники підводять
У майстернях досі поширена звичка матувати деталь тим, що є під рукою: тальком, сухим шампунем, крейдяною або ґрунтовою аерозоллю. Проблема не в самій ідеї, а в контролі шару. Такі склади лягають нерівно, дають згустки в западинах і майже не тримаються на вертикальних стінках, а сумарна товщина покриття гуляє в межах сотень мікрон. Для декоративного сканування це стерпно, а для будь-якої деталі з допусками результат уже недостовірний: ви вимірюєте не деталь, а деталь плюс невідомий шар пилу.
Друга біда — прибирання. Ґрунти й лаки доводиться змивати розчинниками, що неприпустимо для електроніки, оптики, ущільнювачів і будь-чого пофарбованого. Тальк забивається в різьблення та глухі отвори, звідки його не вибити стисненим повітрям.
Що дає спеціалізований склад

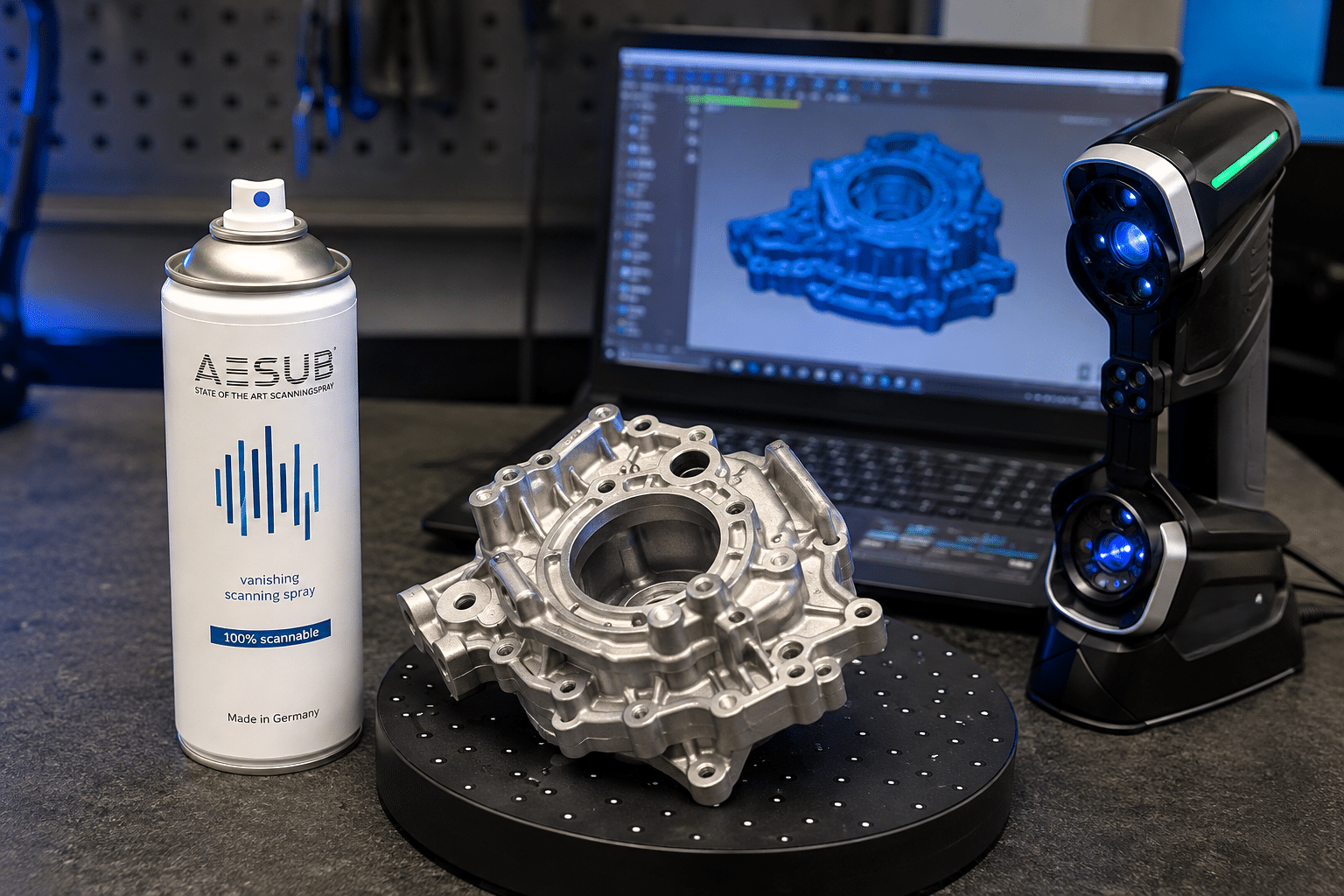

Професійний сканувальний спрей AESUB вирішує обидві проблеми: товщина шару відома і стабільна, а сублімуючі версії випаровуються самі протягом кількох годин, не залишаючи слідів і не потребуючи миття. Це принципово для деталей, які одразу повертаються у вузол, для музейних предметів і для виробів, чию поверхню не можна контактувати з розчинниками. Для довгих сесій із великими об’єктами існують стійкіші варіанти, які тримаються добу й більше.
Техніка нанесення
Правило одне: тонко і рівномірно. Балон тримають за 20–30 сантиметрів, ведуть короткими проходами навхрест і ніколи не затримують струмінь на місці. Орієнтир — легка напівпрозора вуаль, крізь яку ще вгадується колір деталі. Якщо поверхня стала білою й матовою, як пофарбована, шар завеликий: він згладить дрібний рельєф і закруглить кромки, тобто внесе в модель похибку, якої в реальній деталі немає. Складні профілі й глибокі западини зручніше проходити двома тонкими шарами під різними кутами, ніж одним щільним.
Перед роботою деталь знежирюють і просушують: на масляній плівці склад збирається краплями. Сесію планують так, щоб основні ракурси зняти до початку сублімації покриття, а не бігати з балоном між проходами.
Коли підготовка зайва
Матовий світлий пластик, гіпс, необроблена деревина, кераміка без глазурі, лиття після піскоструменя скануються як є — спрей додасть лише витрат і зайвої роботи. Не потрібен він і там, де важлива власна текстура поверхні: у фотограмметрії кольорових об’єктів матування прямо шкодить, бо стирає ознаки, за якими програма суміщає кадри. Для окремих темних поверхонь достатньо змінити режим експозиції або скористатися поляризаційним фільтром, не наносячи нічого.
Підсумок
Підготовка поверхні коштує кілька хвилин і невеликих грошей, а економить години боротьби з дірками в моделі. Розуміння того, які поверхні проблемні, який шар допустимий і коли матування взагалі не потрібне, відрізняє оператора, що отримує придатні для роботи дані з першого проходу, від того, хто щоразу латає геометрію в редакторі.
